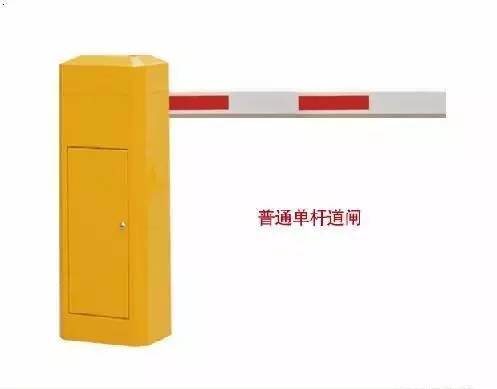

在介紹道閘安裝過程和安裝圖之前，先介紹一下道閘的概念。道閘由減速箱、電機、（或者采用液壓）傳動機構、平衡裝置、機箱、車輛檢測器，閘桿支架、閘桿，地感線圈等部分組成。
科麗圖
隨著汽車工業的不斷發展及汽車數量的日益劇增，對道閘的需求量也越來越大，對道閘的性能也提出了更高的要求。如道閘一體化機芯、離合裝置、智能防抬功能、遇阻返回裝置、升溫功能（確保在零下40度環境下使用）、抽風降溫系統（及時降低電機溫度）、自動離合裝置、防撞脫桿裝置等。桿的起落速度從0.8秒到6秒不等。桿子長度0-7米 ，根據現場實際通道寬度而定。
道閘已越來越向高科技方面發展，以適應市場對產品的需求，在停車場系統管理中成為關鍵的車道設備。
科麗圖

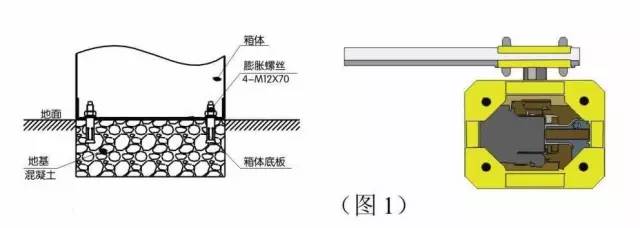

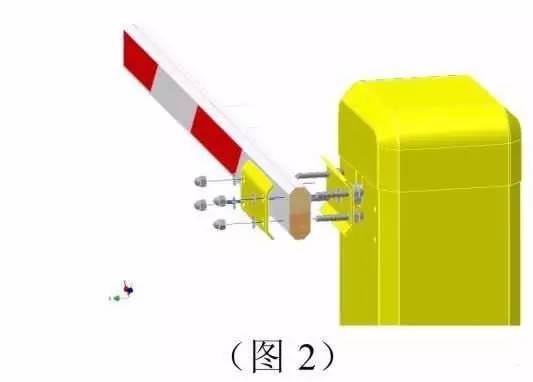

確定位置 易顯眼處，閘桿面朝外（路口），道閘地面與路面需同一平面、路面需是混泥土地面作為道閘基礎。 安裝機箱（見圖1）取出箱內隨機附件。 將箱體放置確定位置，打開箱門，用記號筆或螺絲刀在箱底板孔位處劃線，并移開箱體。 使用沖擊鉆分別在記號處打上膨脹螺絲釘，孔深70-80mm，并置入膨脹螺絲，調好箱體水平、垂直度、擰緊螺母。安裝閘桿（見圖2）
打開箱門搖轉電機搖柄，使箱體內閘桿夾至水平位置。 將閘桿帶有螺絲孔端水平放入箱內閘桿夾槽內，套上外閘桿夾、平墊圈，并擰緊螺母。 調節道閘桿托，使道閘桿處于水平位置。并使道閘桿托正好與道閘桿接觸。 道閘桿托的安裝方法與箱體的安裝步驟相同。 如現場安裝出現閘桿起落不垂直或水平狀態，需作微調時，步驟如下：打開箱門；使用十字螺絲刀松動限位擋板十字頭螺絲，稍作轉動限位擋板調至閘桿到水平位置，調好后擰緊螺絲；當閘桿起桿不到位，限位擋板逆方向作微調，超過水平位置則反之；當閘桿起桿后達不到垂直度，將香味擋板順時針方向作微調，調至所需位置；鎖上箱門。
地感線圈的埋設
地感線圈埋設是在出入口車道路面鋪設完成后或鋪設路面的同時進行的，當路面鋪設好或正在鋪設路面時，在出入口機、道閘安裝位置附近的車道上，切一線圈放置槽將地感線沿切槽繞5―6圈，并將線圈的兩個端子引入出入口機、道閘的機箱內，并用水泥或瀝青填充切槽。
如有大貨車經過地感時，底盤太高，地感線圈不能感應到車，擋車桿會自動掉下砸到車上，這時我們就要 加裝一個紅外檢測器，和地感同時使用。
地感防砸技術
一般停車場都裝有地感線圈，當車輛檢測器檢測到地感觸發信號就會控制閘桿一直升起并保持豎直狀態，只要地感信號消失時才會落桿。這種防砸技術關鍵在于地感線圈的穩定性，如果地感受到干擾，就有可能會失靈，而且地感只能檢測車輛，不具備防砸人的功能。
