先分析一下現場示意圖：

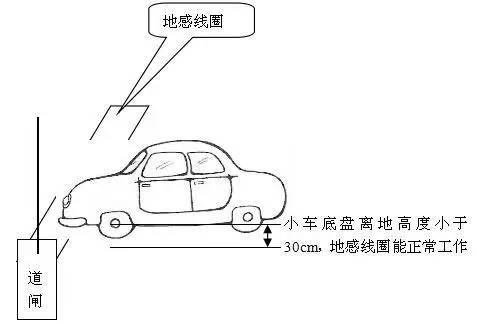

1．某車城及物流園小車經過時如圖，小車的底盤低，地感線圈一直能感應到，所以工作時是正常的.

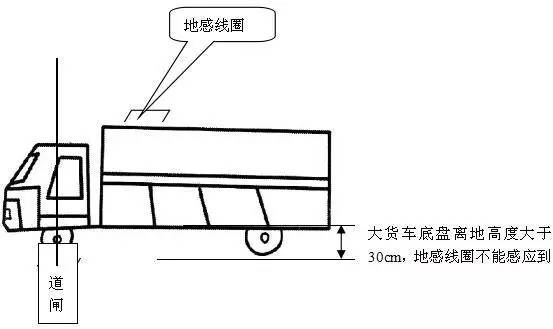

2.但物流園大貨車經過地感時，底盤太高，地感線圈不能感應到車，擋車桿會自動掉下砸到車上.

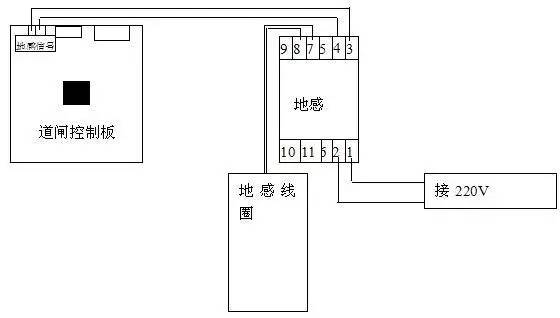

看了上面的示意圖，我們知道是地感線圈感應車出現的問題，至于怎么會出現這個問題，我們先簡單的介紹一下道閘與地感的工作原理，下面是連接示意圖.
在地感線圈上沒有金屬物體感應的時候，地感的3腳和4腳輸出開路信號。
道閘控制主板地感信號為開路，不做任何動作，可以控制升閘和降閘，當?shù)馗芯€圈有車或金屬物體在上面時，有感應，地感的3腳和4腳此時輸出 的是閉路信號，道閘控制板的地感信號接收到的是閉路信號，道閘此時是不會下落的，通過遙控，手動，信號輸入等都不會下落。車子行駛過地感線圈，或金屬物體移開線圈，此時地感的3腳和4腳又變成了開路，道閘控制主板的地感信號接口的狀態由閉合轉變?yōu)殚_(kāi)路，此時道閘控制程序人為車已離開，道閘檔桿自動下落。
根據大貨車出現的現象，我們可以分析出大貨車前輪過地感線圈的時候，地感感應有信號，道閘主板上的地感信號是閉合的，判斷有車，擋桿不下降，當全輪過完，由于大貨車的底盤高，離地操作30cm,地感線圈感應不到金屬信號，此時道閘主板上的地感信號接收為開路信號，地感信號接口出現了由閉合到開路的轉換，道閘檔桿自動下落。因此我們想出兩個解決方案，1，換地感線圈和更靈敏的地感，2.增加一個物體信號檢查器，我們想到，離地面60CM左右，加裝一個紅外檢查器，和地感同時使用。第一個方案工作量大，并且不能保證其穩定，因此我們采用第二個方案，使用紅外對射。
紅外對射的工作原理是，一個發光源，一個受光源，當發光源發射的信號對著受光源，受光源接收到發光源的信號，說明沒有東西阻擋，此時紅外對射是不會報警，沒有信號輸出，當有東西阻擋，受光源接收不到發光源的信號，立馬啟動報警，輸出信號，我們根據這個原理，把紅外對射安裝在道閘箱體的地方，當車子經過，有阻擋的時候，把報警的閉合輸出信號接到我們道閘控制板的地感信號端口，這樣就能達到地感的同樣效果。

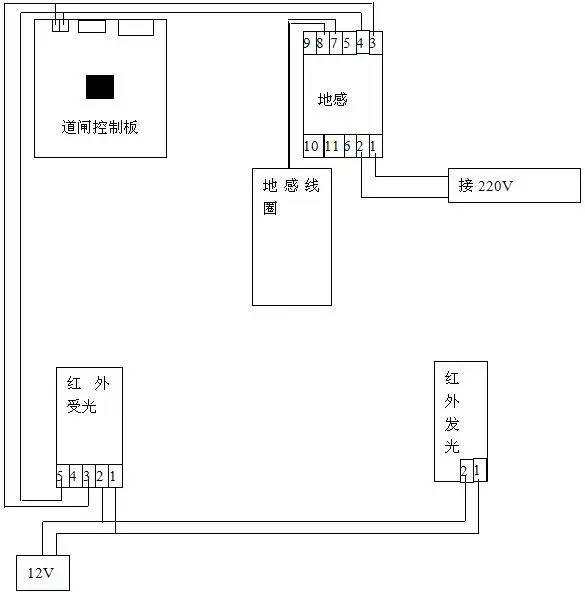

紅外對射加裝示意圖：
紅外對射的3腳和5腳，當對射中間沒有物體遮擋時，是開路信號輸出，當有物體遮擋時是是閉合信號輸出，這里要記住，看對射的說明書，接常開信號的端子即可，在現場安裝的時候，由對圖的理解錯誤，把4腳當做了公共端，3腳常閉端，5腳常開端，結果出現沒有起作用，再認真看了一遍說明書才接好，再接線之前還是要認真看好說明書。

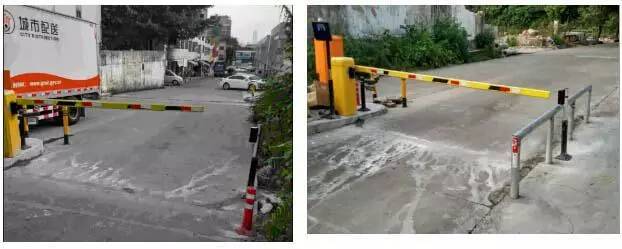

兩邊安裝效果如圖，經過大貨車的通行檢查，有地感和對射雙保險，就自然沒有貨車砸車的問題出現了.
